ວາວປະຕູຮົ້ວມາດຕະຖານລັດເຊຍ

JQF Valve ເປັນຜູ້ຜະລິດວາວຂະຫນາດໃຫຍ່ໃນປະເທດຈີນ, ຜູ້ທີ່ປະສົມປະສານການຄົ້ນຄວ້າວິທະຍາສາດ, ການພັດທະນາ, ການອອກແບບ, ການຜະລິດ, ການຂາຍ, ແລະການບໍລິການ. ວາວປະຕູຮົ້ວມາດຕະຖານລັດເຊຍທີ່ມີຄຸນນະພາບສູງນີ້ຢູ່ໃນຫຼັກຊັບປ່ຽງປະຕູຮົ້ວທີ່ບໍ່ເພີ່ມຂຶ້ນແມ່ນເຮັດດ້ວຍເຫລໍກ ductile ແລະມີແຫວນປະທັບຕາຢາງທີ່ທົນທານເພື່ອຮັບປະກັນການຜະນຶກແລະຄວາມທົນທານທີ່ຫນ້າເຊື່ອຖື. ໂຄງສ້າງທີ່ຫນາແຫນ້ນຂອງມັນສະຫນອງຄວາມເຂັ້ມງວດແລະຄວາມຫນ້າເຊື່ອຖືສູງ, ໃນຂະນະທີ່ການອອກແບບປະຕູຮົ້ວທົນທານປ້ອງກັນການຜິດປົກກະຕິພາຍໃຕ້ການໂຫຼດຫຼືອຸນຫະພູມທີ່ຜິດປົກກະຕິ. ປ່ຽງໄດ້ຖືກຕິດຕັ້ງດ້ວຍລູກປືນມ້ວນສໍາລັບການດໍາເນີນງານໄດ້ງ່າຍໃນຂະຫນາດທີ່ໃຫຍ່ກວ່າແລະສະຫນັບສະຫນູນວັດສະດຸທີ່ກໍາຫນົດເອງແລະທາງເລືອກບ່ອນນັ່ງເພື່ອຕອບສະຫນອງເງື່ອນໄຂການເຮັດວຽກຕ່າງໆ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Space-Optimized Fluid Dynamics Architecture: ການອອກແບບຕົວເຄື່ອງທີ່ຖືກປັບປຸງໃຫ້ເໝາະສົມກັບໂຄງສ້າງເຮັດໃຫ້ຮ່າງກາຍວາວມີຄວາມແຂງແກ່ນພິເສດ ແລະ ເລຂາຄະນິດການໄຫຼທີ່ບໍ່ມີສິ່ງກີດຂວາງ, ຫຼຸດຜ່ອນຄວາມກົດດັນໃຫ້ໜ້ອຍທີ່ສຸດ.
2. Advanced Composite Sealing Surface: The Russian Standard Gate Valve ນຳໃຊ້ເທັກໂນໂລຍີໂລຫະທີ່ເປັນກຳມະສິດເພື່ອສົມທົບການໂລຫະປະສົມທີ່ທົນທານຕໍ່ການກັດກ່ອນດ້ວຍ tungsten carbide matrix, ບັນລຸອາຍຸຮອບວຽນທີ່ຍາວນານພິເສດເກີນກວ່າມາດຕະຖານອຸດສາຫະກໍາ.
3. ລະບົບປະຕິບັດການຂອງລໍາຕົ້ນທີ່ບໍ່ມີຮອຍແຕກ: ແຫວນຫຸ້ມຫໍ່ graphite Anisotropic ຮັບປະກັນການປະທັບຕາຂອງລໍາຕົ້ນທີ່ບໍ່ມີການຮົ່ວໄຫຼໃນຂະນະທີ່ສະຫນອງການກະຕຸ້ນທີ່ຊັດເຈນ, ແຮງບິດຕ່ໍາສໍາລັບການດໍາເນີນງານທີ່ງ່າຍແລະບໍ່ພະຍາຍາມ.
4. Multi-Mode Actuation Integration: The Russian Standard Gate Valve ສະຫນອງຄວາມເຂົ້າກັນໄດ້ຂອງ actuation ທີ່ສົມບູນແບບ, ລວມທັງ handwheels ຄູ່ມື, pneumatic actuators, motors ໄຟຟ້າ, ແລະ reducers planetary gears, ເຮັດໃຫ້ການນໍາໃຊ້ທົ່ວໄປ.
5.Configurable Valve Disc Topology Platform: ສາມການຕັ້ງຄ່າການປະທັບຕາທີ່ແຕກຕ່າງກັນ: ປະຕູດຽວທີ່ມີຄວາມຍືດຫຍຸ່ນຄວາມກົດດັນທີ່ສາມາດປັບຕົວໄດ້, ປະຕູດຽວທີ່ມີຄວາມເຂັ້ມງວດສູງ, ແລະປະຕູຮົ້ວຂະຫນານຄູ່ bidirectional.

ມາດຕະຖານການຈັດຕັ້ງປະຕິບັດ

ການອອກແບບສະເພາະ: GB / T 12234
ຄວາມຍາວຂອງໂຄງສ້າງ: GB / T 12221
ເຊື່ອມຕໍ່ flange: r0CT12815-08-I
ການທົດສອບແລະການກວດກາ: JB / T 9092
ຄວາມກົດດັນ - ອຸນຫະພູມ: GB / T 9131
ການກໍານົດຜະລິດຕະພັນ: GB / T 12220

ຕົວກໍານົດການປະສິດທິພາບ

ຄວາມກົດດັນໃນນາມ (MPa)	ກໍລະນີ	ຄວາມກົດດັນການທົດສອບ (MPa)		ຜະນຶກເຂົ້າກັນ
ຄວາມກົດດັນໃນນາມ (MPa)	ກໍລະນີ	ປະທັບຕາ (ຂອງແຫຼວ)	ປະທັບຕາ (ອາຍແກັສ)	ຜະນຶກເຂົ້າກັນ
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

ອຸນຫະພູມປານກາງ ແລະ ເໝາະສົມ

ວັດສະດຸ Shell	ສື່ມວນຊົນທີ່ເຫມາະສົມ	ອຸນຫະພູມທີ່ນໍາໃຊ້ (℃)
ເຫຼັກກາກບອນ (ປະເພດ C)	ນ້ໍາ, ອາຍ, ນ້ໍາມັນ	≤425
Chromium nickel titanium steel (ປະເພດ P)	ອາຊິດ nitric	≤200
Chrome nickel molybdenum steel titanium (ປະເພດ R)	ອາຊິດອາຊິດ	≤200
Chrome-molybdenum steel (ປະເພດ I)	ນ້ໍາ, ອາຍ, ນ້ໍາມັນ	≤550

ອຸປະກອນການຕົ້ນຕໍ

ຮ່າງກາຍ, bonnet	ແຜ່ນວາວ, ບ່ອນນັ່ງ	ປ່ຽງ	ໝາກນັດ	filler	Handwheel
ເຫຼັກກາກບອນ	ເຫຼັກກາກບອນທີ່ມີຄຸນນະພາບສູງ + carbide ຫຼືສະແຕນເລດ	ສະແຕນເລດ Chrome	ອາລູມີນຽມ bronze	ການຫຸ້ມຫໍ່ asbestos Graphite	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້
Chromium nickel ເຫຼັກ titanium	ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ	Chrome nickel-titanium ສະແຕນເລດ	ອາລູມີນຽມ bronze	ເທຟລອນ	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້
Chromium nickel molybdenum ເຫຼັກ titanium	ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ	Chrome nickel-titanium ສະແຕນເລດ	ອາລູມີນຽມ bronze	ເທຟລອນ	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້
Chrome-molybdenum ເຫຼັກກ້າ	ເຫຼັກໂລຫະປະສົມ + ຄາໄບ	Chrome-molybdenum ເຫຼັກກ້າ	ອາລູມີນຽມ bronze	asbestos ຍືດຫຍຸ່ນ	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້

ຮູບຮ່າງຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່

ເສັ້ນຜ່າສູນກາງນາມ	ຂະຫນາດຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່
ເສັ້ນຜ່າສູນກາງນາມ	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

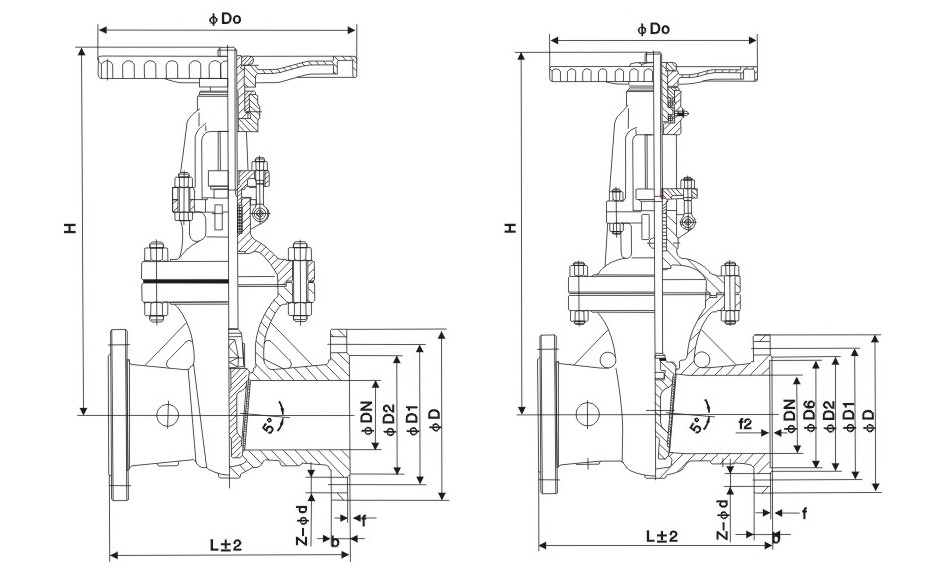

ຮູບໂຄງສ້າງ
