ໂຮງງານ JQF Valve ຜະລິດປ່ຽງປະຕູຮົ້ວມາດຕະຖານ GB ທີ່ມີຄຸນນະພາບສູງ, ເຊິ່ງຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນປິໂຕເຄມີ, ພະລັງງານຄວາມຮ້ອນ, ແລະຜະລິດຕະພັນນ້ໍາມັນແລະທໍ່ອາຍແກັສອື່ນໆທີ່ເປັນອຸປະກອນເປີດແລະປິດສໍາລັບການເຊື່ອມຕໍ່ຫຼືຕັດສື່ທໍ່. ໂດຍການເລືອກວັດສະດຸທີ່ແຕກຕ່າງກັນ, ປ່ຽງປະຕູຮົ້ວ GB ມາດຕະຖານທີ່ກໍາຫນົດເອງແມ່ນເຫມາະສົມກັບສື່ຕ່າງໆເຊັ່ນ: ນ້ໍາ, ອາຍ, ນ້ໍາມັນ, ອາຊິດ nitric, ອາຊິດອາຊິດ, ສື່ oxidizing ທີ່ເຂັ້ມແຂງ, ແລະ urea, ແລະມີຢູ່ໃນຄູ່ມື, ເກຍ bevel, ແລະຮຸ່ນໄດໄຟຟ້າ.
ການກວດສອບການຕິດຕັ້ງກ່ອນ
ກວດສອບຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸປ່ຽງປະຕູຮົ້ວມາດຕະຖານ GB ກັບສື່ຂອງນໍ້າ, ອຸນຫະພູມ ແລະຄວາມກົດດັນ. ກວດກາເບິ່ງໜ້າແປນສຳລັບຮອຍຂີດຂ່ວນ, ຮັບປະກັນວ່າອຸປະກອນກະເປົ໋າກົງກັບເງື່ອນໄຂການບໍລິການ, ແລະຢືນຢັນສະລັອດ/ໝາກໄມ້ຕາມຄວາມຕ້ອງການຄວາມເຂັ້ມແຂງ.
ການຈັດວາງການຕິດຕັ້ງ
ຢ່າບັງຄັບໃຫ້ຕັ້ງປ່ຽງປະຕູຮົ້ວມາດຕະຖານ GB. misalignment ເຮັດໃຫ້ເກີດການບິດເບືອນຂອງບ່ອນນັ່ງ, ຮົ່ວ, ຫຼືຄວາມກົດດັນໂຄງສ້າງ. ສະຫນັບສະຫນູນທໍ່ເປັນເອກະລາດຢູ່ໃກ້ກັບປ່ຽງ. ບິດບ້ຽວຄ່ອຍໆເປັນຮູບດາວເພື່ອໃຫ້ແຮງບິດເປັນເອກະພາບ. Retorque ຫຼັງຈາກ 24-48 ຊົ່ວໂມງຂອງການເຮັດວຽກຂອງລະບົບ.
ລະບຽບວິໄນຂອງການປະຕິບັດງານ
ເປີດຫຼືປິດເຕັມປ່ຽງປະຕູຮົ້ວມາດຕະຖານ GB - ຕໍາແຫນ່ງເປີດບາງສ່ວນເລັ່ງການເຊາະເຈື່ອນຂອງບ່ອນນັ່ງ / ປະຕູຈາກການໄຫຼດ້ວຍຄວາມໄວສູງ. ໃຊ້ handwheels ເທົ່ານັ້ນ; ຫຼີກເວັ້ນການ wrenches / levers. ການຫລໍ່ລື່ນຕາມລໍາຕົ້ນ (ນໍ້າມັນເກຣດ EP) ແມ່ນບັງຄັບເປັນປະຈໍາໄຕມາດ.
ການທົດສອບບໍາລຸງຮັກສາ
Hydrostatically ທົດສອບ GB flanged gate valves ມາດຕະຖານຫຼັງຈາກການຕິດຕັ້ງຢູ່ທີ່ 1.5 × PN rating ກ່ອນທີ່ຈະ commissioning ລະບົບ. ແຍກປ່ຽງຈາກອຸປະກອນລົງລຸ່ມໃນລະຫວ່າງການທົດສອບ. ປະຈໍາປີ: ກວດເບິ່ງຄວາມແຫນ້ນຂອງຕ່ອມຫຸ້ມຫໍ່, ການກັດກ່ອນຂອງລໍາຕົ້ນ, ແລະຄວາມສົມບູນຂອງ flange-joint. ປ່ຽນແຫວນຫຸ້ມຫໍ່ທີ່ສວມໃສ່ໃນທັນທີເພື່ອປ້ອງກັນການປ່ອຍອາຍພິດທີ່ຫຼົບຫຼີກ.
ການຈັດການການເກັບຮັກສາ
ເກັບຮັກສາວາວໃນເຮືອນ, ປ້ອງກັນຈາກຄວາມຊຸ່ມຊື່ນ. ຮັກສາຝາປິດທ້າຍຈົນກ່ວາການຕິດຕັ້ງ.
1. ການອອກແບບປະສິດທິພາບສູງ: GB ປ່ຽງປະຕູຮົ້ວ flanged ມາດຕະຖານມີການອອກແບບທີ່ສົມເຫດສົມຜົນທີ່ນໍາໃຊ້ພື້ນທີ່ປະສິດທິພາບ, ບັນລຸຄວາມຫມັ້ນຄົງຂອງຮ່າງກາຍວາວດີກວ່າ, ຫຼຸດຜ່ອນຄວາມຕ້ານທານຂອງນ້ໍາ, ແລະຄ່າສໍາປະສິດການໄຫຼ optimized.
2. ປັບປຸງຊີວິດການປະທັບຕາ: ການໂຕ້ຕອບການຜະນຶກແມ່ນໃຊ້ສະແຕນເລດແລະສານເຄືອບ carbide, ຫຼຸດຜ່ອນການສວມໃສ່ແລະຂະຫຍາຍຊີວິດການບໍລິການຢ່າງຫຼວງຫຼາຍ.
3. ຄວາມຫນ້າເຊື່ອຖືແລະງ່າຍຕໍ່ການປະຕິບັດງານ: ການຫຸ້ມຫໍ່ graphite ທີ່ມີຄວາມຍືດຫຍຸ່ນຮັບປະກັນຄວາມສົມບູນຂອງປະທັບຕາທີ່ຫນ້າເຊື່ອຖື, ສົ່ງຜົນໃຫ້ການດໍາເນີນງານລຽບແລະແຮງບິດປະຕິບັດງານຫນ້ອຍ.
4. ວິທີການກະຕຸ້ນອະເນກປະສົງ: GB ປ່ຽງປະຕູຮົ້ວ flanged ມາດຕະຖານແມ່ນເຂົ້າກັນໄດ້ກັບກົນໄກການກະຕຸ້ນຕ່າງໆ, ລວມທັງຄູ່ມື, pneumatic, ໄຟຟ້າ, ແລະ gear-driven, ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກທີ່ຫຼາກຫຼາຍ.
5.Diverse ໂຄງປະກອບການ: ມີຢູ່ໃນການຕັ້ງຄ່າໂຄງສ້າງຕ່າງໆ, ລວມທັງປະຕູດຽວ wedge ຍືດຫຍຸ່ນ, wedge ປະຕູດຽວ rigid, ຫຼືຂະຫນານ (double) ປະຕູຮົ້ວ.
ການອອກແບບສະເພາະ: GB / T 12234
ຄວາມຍາວຂອງໂຄງສ້າງ: GB / T 12221
ເຊື່ອມຕໍ່ flange: JB / T 79.1
ການທົດສອບແລະການກວດກາ: JB / T 9092
ຄວາມກົດດັນ - ອຸນຫະພູມ: GB / T 9131
ການກໍານົດຜະລິດຕະພັນ: GB / T 12220
| ຄວາມກົດດັນໃນນາມ (MPa) | ກໍລະນີ | ຄວາມກົດດັນການທົດສອບ (MPa) | ຜະນຶກເຂົ້າກັນ | |
| ປະທັບຕາ (ຂອງແຫຼວ) | ປະທັບຕາ (ອາຍແກັສ) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| ວັດສະດຸ Shell | ສື່ມວນຊົນທີ່ເຫມາະສົມ | ອຸນຫະພູມທີ່ນໍາໃຊ້ (℃) |
| ເຫຼັກກາກບອນ (ປະເພດ C) | ນ້ໍາ, ອາຍ, ນ້ໍາມັນ | ≤425 |
| Chromium nickel titanium steel (ປະເພດ P) | ອາຊິດ nitric | ≤200 |
| Chrome nickel molybdenum steel titanium (ປະເພດ R) | ອາຊິດອາຊິດ | ≤200 |
| Chrome-molybdenum steel (ປະເພດ I) | ນ້ໍາ, ອາຍ, ນ້ໍາມັນ | ≤550 |
| ຮ່າງກາຍ, bonnet | ແຜ່ນວາວ, ບ່ອນນັ່ງ | ປ່ຽງ | ໝາກນັດ | filler | Handwheel |
| ເຫຼັກກາກບອນ | ເຫຼັກກາກບອນທີ່ມີຄຸນນະພາບສູງ + carbide ຫຼືສະແຕນເລດ | ສະແຕນເລດ Chrome | ອາລູມີນຽມ bronze | ການຫຸ້ມຫໍ່ asbestos Graphite | ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້ |
| Chromium nickel ເຫຼັກ titanium | ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ | Chrome nickel-titanium ສະແຕນເລດ | ອາລູມີນຽມ bronze | ເທຟລອນ | ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້ |
| Chromium nickel molybdenum ເຫຼັກ titanium | ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ | Chrome nickel-titanium ສະແຕນເລດ | ອາລູມີນຽມ bronze | ເທຟລອນ | ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້ |
| Chrome-molybdenum ເຫຼັກກ້າ | ເຫຼັກໂລຫະປະສົມ + ຄາໄບ | Chrome-molybdenum ເຫຼັກກ້າ | ອາລູມີນຽມ bronze | asbestos ຍືດຫຍຸ່ນ | ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້ |

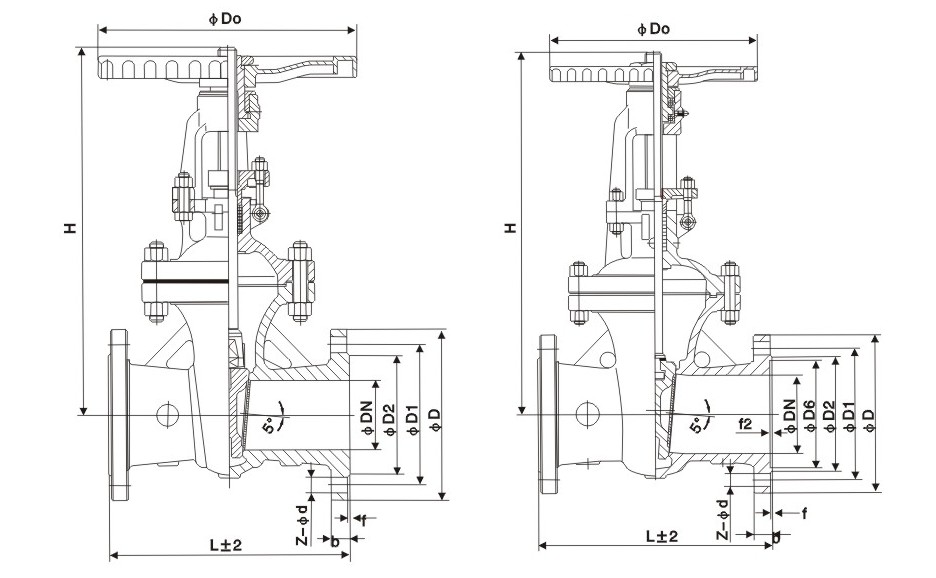

| ເສັ້ນຜ່າສູນກາງນາມ | ຂະຫນາດຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່ | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
