GB ມາດຕະຖານປະຕູຮົ້ວສະແຕນເລດ

ໂຮງງານຜະລິດວາວ JQF ໄດ້ມຸ່ງຫມັ້ນໃນການຄົ້ນຄວ້າ, ການພັດທະນາ, ການຜະລິດ, ແລະການບໍລິການຂອງອົງການຈັດຕັ້ງວາວ. ດ້ວຍການອອກແບບທີ່ໃຫຍ່ເຕັມຕົວ, ຊ່າງຝີມືທີ່ງົດງາມ, ແລະການແກ້ໄຂໃນເວັບໄຊທີ່ເປັນມືອາຊີບ, ພວກເຮົາໄດ້ຮັບການຍອມຮັບ ແລະຍ້ອງຍໍຈາກຜູ້ໃຊ້ຂອງພວກເຮົາ. ປະຕູຮົ້ວສະແຕນເລດມາດຕະຖານ GB ຂອງພວກເຮົາແມ່ນຜະລິດຕາມມາດຕະຖານ 6S ທີ່ເຂັ້ມງວດ, ມີຝີມືດີ, ຄວາມແຂງສູງ, ຄວາມທົນທານທີ່ເຂັ້ມແຂງ, ແລະທົນທານຕໍ່ຄວາມກົດດັນສູງທີ່ມີການປ້ອງກັນຮອຍແຕກ. ພວກເຮົາຫວັງວ່າຈະໄດ້ຮ່ວມມືກັບທ່ານ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

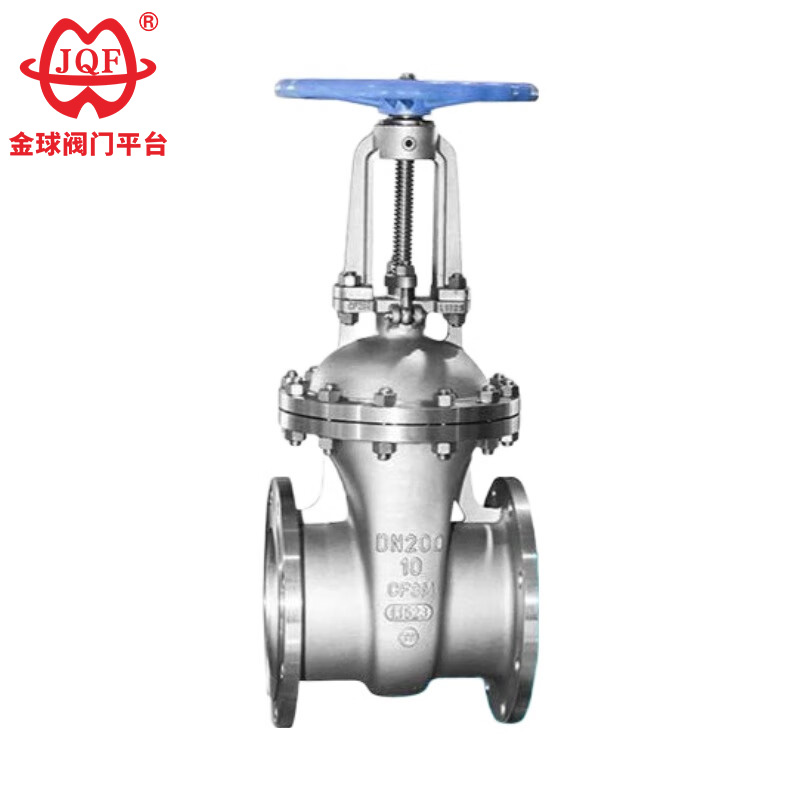

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

ຂໍ້ຄວນລະວັງຫຼັກ:

1. ການກວດກາກ່ອນການຕິດຕັ້ງ: ຢືນຢັນຄວາມເຂົ້າກັນໄດ້ຂອງວັດສະດຸວາວກັບນ້ໍາຂະຫນາດກາງ, ອຸນຫະພູມ, ແລະຄວາມກົດດັນ. ກວດສອບໃບໜ້າປະຕູປະຕູສະແຕນເລດສະແຕນເລດ GB ທີ່ທົນທານຕໍ່ການຂັດໄດ້. ໃຫ້ແນ່ໃຈວ່າວັດສະດຸຂອງ gasket ຕອບສະຫນອງຄວາມຕ້ອງການການນໍາໃຊ້ແລະຢືນຢັນວ່າ bolts / nuts ຕອບສະຫນອງຄວາມຕ້ອງການຄວາມເຂັ້ມແຂງ.
2. ການຈັດວາງການຕິດຕັ້ງ: ບໍ່ບັງຄັບການຈັດຕໍາແຫນ່ງ. ຄວາມບໍ່ສອດຄ່ອງສາມາດນໍາໄປສູ່ການຜິດປົກກະຕິຂອງບ່ອນນັ່ງປ່ຽງ, ການຮົ່ວໄຫຼ, ຫຼືຄວາມກົດດັນຂອງໂຄງສ້າງ. ສະຫນັບສະຫນູນທໍ່ເປັນເອກະລາດຢູ່ໃກ້ກັບປ່ຽງ. ບີບອັດປະຕູໃຫ້ແໜ້ນເທື່ອລະກ້າວໃນລຳດັບຮູບດາວຈົນກວ່າຈະບັນລຸແຮງບິດທີ່ເປັນເອກະພາບ. ຫຼັງຈາກລະບົບໄດ້ດໍາເນີນການສໍາລັບ 24-48 ຊົ່ວໂມງ, reighten bolts.
3. ຂັ້ນຕອນການດໍາເນີນງານ: ວາວປະຕູຮົ້ວສະແຕນເລດມາດຕະຖານ GB ຄຸນນະພາບສູງຄວນຈະເປີດຫຼືປິດຢ່າງເຕັມສ່ວນ - ການເປີດບາງສ່ວນຈະເລັ່ງການເຊາະເຈື່ອນຂອງບ່ອນນັ່ງປ່ຽງ / ແຜ່ນໂດຍນ້ໍາຄວາມໄວສູງ. ດໍາເນີນການພຽງແຕ່ການນໍາໃຊ້ handwheel; ບໍ່ເຄີຍໃຊ້ wrench / lever. ລໍາ valve ຕ້ອງໄດ້ຮັບການ lubricated ເປັນປະຈໍາໄຕມາດ.
4. ການທົດສອບແລະການບໍາລຸງຮັກສາ: ຫຼັງຈາກການຕິດຕັ້ງ, ກ່ອນທີ່ຈະສົ່ງຕໍ່ລະບົບ, ການທົດສອບຄວາມກົດດັນສະຖິດຄວນໄດ້ຮັບການປະຕິບັດໃນ GB ມາດຕະຖານປະຕູຮົ້ວສະແຕນເລດວາວຢູ່ທີ່ 1.5 ເທົ່າຂອງຄວາມກົດດັນ PN ຈັດອັນດັບ. ໃນລະຫວ່າງການທົດສອບ, ປ່ຽງຄວນຖືກແຍກອອກຈາກອຸປະກອນລົງລຸ່ມ.
5.Storage and Handling: ວາວຄວນຖືກເກັບໄວ້ໃນເຮືອນແລະປ້ອງກັນຄວາມຊຸ່ມຊື່ນ. ກ່ອນທີ່ຈະຕິດຕັ້ງ, ຝາປິດຄວນຢູ່ໃນຕໍາແຫນ່ງທີ່ຕິດຕັ້ງ.

ຄຸນສົມບັດ

1. ປະຕູຮົ້ວສະແຕນເລດມາດຕະຖານ GB ແມ່ນເຮັດດ້ວຍເຫຼັກສະແຕນເລດ austenitic, ເຊິ່ງມີຄວາມຕ້ານທານທີ່ດີເລີດຕໍ່ການກັດກ່ອນຈາກສື່ທີ່ເປັນກົດ oxidizing.
2. ໃນເວລາທີ່ຂະຫນາດກາງໄຫຼຜ່ານ GB ມາດຕະຖານສະແຕນເລດ Gate Valve, ທິດທາງການໄຫຼບໍ່ປ່ຽນແປງ, ເຮັດໃຫ້ການຕໍ່ຕ້ານນ້ໍາຕ່ໍາ.
3. ທິດທາງການເຄື່ອນໄຫວຂອງປະຕູແມ່ນ perpendicular ກັບທິດທາງການໄຫຼຂອງຂະຫນາດກາງ, ເຮັດໃຫ້ແຮງບິດເປີດແລະປິດຕ່ໍາແລະການດໍາເນີນງານ effortless.
4. ທິດທາງການໄຫຼຂອງຂະຫນາດກາງແມ່ນບໍ່ຈໍາກັດ, ໂດຍບໍ່ມີການລົບກວນການໄຫຼຂອງນ້ໍາຫຼືການຫຼຸດຜ່ອນຄວາມກົດດັນ. ຂະຫນາດກາງສາມາດໄຫຼຈາກທັງສອງຂ້າງຂອງປ່ຽງປະຕູຮົ້ວ, ບັນລຸຈຸດປະສົງທີ່ຕັ້ງໄວ້. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບທໍ່ທີ່ທິດທາງການໄຫຼຂອງຂະຫນາດກາງອາດຈະມີການປ່ຽນແປງ.
5. ວາວປະຕູຮົ້ວສະແຕນເລດມາດຕະຖານ GB ຖືກຕິດຕັ້ງໃນແນວຕັ້ງພາຍໃນຮ່າງກາຍຂອງວາວ, ເຮັດໃຫ້ຄວາມຍາວຂອງໂຄງສ້າງສັ້ນ.
6.The GB ມາດຕະຖານສະແຕນເລດ Gate Valve ມີການປະຕິບັດການຜະນຶກທີ່ດີ. ການສວມໃສ່ໃນດ້ານການຜະນຶກແມ່ນຫນ້ອຍທີ່ສຸດເມື່ອເປີດຢ່າງເຕັມທີ່.

ມາດຕະຖານບໍລິຫານ

ການອອກແບບສະເພາະ: GB / T 12234
ຄວາມຍາວຂອງໂຄງສ້າງ: GB / T 12221
ເຊື່ອມຕໍ່ flange: JB / T 79.1
ການທົດສອບແລະການກວດກາ: JB / T 9092
ຄວາມກົດດັນ - ອຸນຫະພູມ: GB / T 9131
ການກໍານົດຜະລິດຕະພັນ: GB / T 12220

ຕົວກໍານົດການປະສິດທິພາບ

ຄວາມກົດດັນໃນນາມ (MPa)	ກໍລະນີ	ຄວາມກົດດັນການທົດສອບ (MPa)		ຜະນຶກເຂົ້າກັນ
ຄວາມກົດດັນໃນນາມ (MPa)	ກໍລະນີ	ປະທັບຕາ (ຂອງແຫຼວ)	ປະທັບຕາ (ອາຍແກັສ)	ຜະນຶກເຂົ້າກັນ
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

ອຸນຫະພູມປານກາງ ແລະ ເໝາະສົມ

ວັດສະດຸ Shell	ສື່ມວນຊົນທີ່ເຫມາະສົມ	ອຸນຫະພູມທີ່ນໍາໃຊ້ (℃)
Chromium nickel titanium steel (ປະເພດ P)	ອາຊິດ nitric	≤200
Chrome nickel molybdenum steel titanium (ປະເພດ R)	ອາຊິດອາຊິດ	≤200

ອຸປະກອນການຕົ້ນຕໍ

ຮ່າງກາຍ, bonnet	ແຜ່ນວາວ, ບ່ອນນັ່ງ	ປ່ຽງ	ໝາກນັດ	filler	Handwheel
Chromium nickel ເຫຼັກ titanium	ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ	Chrome nickel-titanium ສະແຕນເລດ	ອາລູມີນຽມ bronze	ເທຟລອນ	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້
Chromium nickel molybdenum ເຫຼັກ titanium	ສະແຕນເລດ, ສະແຕນເລດ + carbide ຊີມັງ	Chrome nickel-titanium ສະແຕນເລດ	ອາລູມີນຽມ bronze	ເທຟລອນ	ທາດເຫຼັກທີ່ສາມາດຊື້ໄດ້

ຮູບຮ່າງຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່

ເສັ້ນຜ່າສູນກາງນາມ	ຂະຫນາດຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່
ເສັ້ນຜ່າສູນກາງນາມ	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

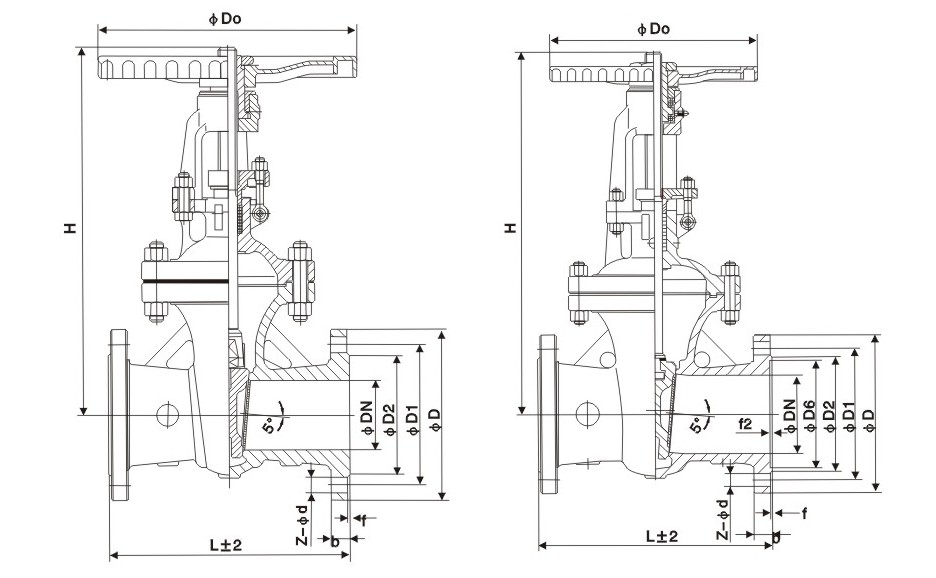

ຮູບໂຄງສ້າງ
