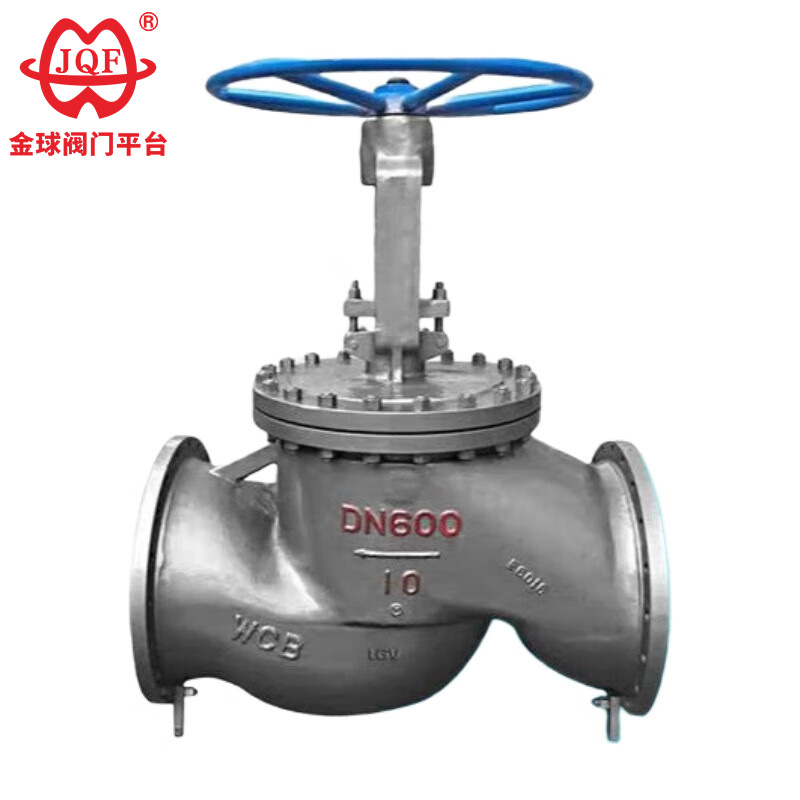

GB ມາດຕະຖານ Globe Valve

ຄຸນນະພາບສູງແລະປັບແຕ່ງ J41H, J41Y, ແລະ J41W ປ່ຽງໂລກມາດຕະຖານ GB ແມ່ນຜະລິດໂດຍ JQF Valve, ຜູ້ຜະລິດປ່ຽງມືອາຊີບໃນປະເທດຈີນ. ພາກສ່ວນເປີດ ແລະປິດຂອງພວກມັນແມ່ນແຜ່ນປ່ຽງເປັນກະບອກ, ແລະດ້ານການຜະນຶກແມ່ນຮາບພຽງ ຫຼືຮູບຈວຍ. ແຜ່ນວາວເຄື່ອນຍ້າຍຕາມເສັ້ນເສັ້ນສູນກາງຂອງແຫຼວ. ວາວໂລກມາດຕະຖານ GB ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ເປີດຫຼືປິດຢ່າງເຕັມສ່ວນແລະໂດຍທົ່ວໄປບໍ່ໄດ້ໃຊ້ສໍາລັບການຄວບຄຸມການໄຫຼ, ແຕ່ລະບຽບການໄຫຼແລະ throttling ສາມາດປະຕິບັດໄດ້ຕາມຄວາມຕ້ອງການຂອງລູກຄ້າ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

GB globe valve ມາດຕະຖານໃນຫຼັກຊັບແມ່ນເຫມາະສົມສໍາລັບລະດັບຄວາມກົດດັນຂອງ PN1.6-PN16 ແລະຂະຫນາດຂອງ DN15-DN400, ພວກເຂົາສະເຫມີຖືກນໍາໃຊ້ໃນໂລຫະ, ເຄມີ, ອາຍແກັສທາງການແພດ, ແລະອຸດສາຫະກໍາພະລັງງານ.

ລັກສະນະໂຄງສ້າງ

ພວກເຮົາປະດິດສ້າງ ແລະ ຕິດຕາມຄວາມເປັນເລີດຢ່າງຕໍ່ເນື່ອງ, ຮັກສາຈັງຫວະໃຫ້ທັນກັບເວລາດ້ວຍປ່ຽງໜ່ວຍໂລກມາດຕະຖານ GB ທີ່ມີຄຸນນະພາບສູງ ແລະ ການບໍລິການລູກຄ້າທີ່ໂດດເດັ່ນ! ພວກເຮົາຢ່າງຈິງຈັງແນະນໍາອຸປະກອນທີ່ກ້າວຫນ້າ, ການຄຸ້ມຄອງວິສາຫະກິດ, ແລະພະນັກງານບໍລິການດ້ານວິຊາການ, ພະຍາຍາມສ້າງຍີ່ຫໍ້ວາວພາຍໃນແລະຕ່າງປະເທດທີ່ມີຄຸນນະພາບສູງ. ພວກເຮົາຍິນດີຕ້ອນຮັບລູກຄ້າເກົ່າແລະໃຫມ່ໄປຢ້ຽມຢາມແລະກວດກາສິ່ງອໍານວຍຄວາມສະດວກຂອງພວກເຮົາ, ຮ່ວມມືເພື່ອຜົນປະໂຫຍດເຊິ່ງກັນແລະກັນ, ແລະຮ່ວມກັນສ້າງອະນາຄົດທີ່ດີກວ່າ!

ມາດຕະຖານບໍລິຫານ

ການອອກແບບສະເພາະ: GB / T 12235
ຄວາມຍາວຂອງໂຄງສ້າງ: GB / T 12221
ການເຊື່ອມຕໍ່ Flange: JB / T 79
ການທົດສອບ ແລະການກວດສອບ: JB / T 9002
ການກໍານົດຜະລິດຕະພັນ: GB / T 12220
ລາຍລະອຽດການຈັດສົ່ງ: JB / T 7928

ຄຸນສົມບັດ

1. Streamlined and Optimized Structure: A simplified design ປັບປຸງການຜະລິດອົງປະກອບແລະການບໍາລຸງຮັກສາອຸປະກອນປະສິດທິພາບ 30%. 2. ການຄວບຄຸມການເປີດແລະປິດທັນທີ: ການອອກແບບໂຄງສ້າງ micro-stroke ບັນລຸຄວາມໄວໃນການເປີດແລະປິດຂອງ 0.8 ວິນາທີຕໍ່ຮອບ. 3. ລະບົບການປະທັບຕາທີ່ຍາວນານ: ເທກໂນໂລຍີການຜະນຶກດ້ານການຜະນຶກດ້ວຍຕົວມັນເອງໄດ້ບັນລຸຄ່າສໍາປະສິດຕ່ໍາສຸດຂອງ friction; ຊັ້ນປະທັບຕາປະສົມມີອາຍຸການຕ້ານການອາຍຸເກີນ 50,000 ຮອບເປີດແລະປິດ.

ຕົວກໍານົດການປະສິດທິພາບ

ຕົວແບບ		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
ຄວາມກົດດັນການເຮັດວຽກ (MPa)		1.6 ຫາ 16.0
ອຸນຫະພູມທີ່ເຫມາະສົມ (℃)		≤425		≤150
ສື່ມວນຊົນທີ່ເຫມາະສົມ		ນ້ໍາ, ອາຍ, ນ້ໍາມັນ		ປານກາງ corrosive ອ່ອນ
ວັດສະດຸ	ຮ່າງກາຍ, bonnet	ເຫຼັກກາກບອນ		Chrome nickel-titanium ສະແຕນເລດ
	ປ່ຽງ	ສະແຕນເລດ Chrome		Chrome nickel-titanium ສະແຕນເລດ
	ດ້ານການຜະນຶກ	Surfacing ໂລຫະປະສົມທີ່ມີທາດເຫຼັກ	ໂລຫະປະສົມ Hardfacing	ວັດສະດຸຂອງຮ່າງກາຍ
	filler	Asbestos graphite, graphite ປ່ຽນແປງໄດ້, PTFE

ຮູບຮ່າງຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່

ເສັ້ນຜ່າສູນກາງນາມ	ຂະຫນາດຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່
ເສັ້ນຜ່າສູນກາງນາມ	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

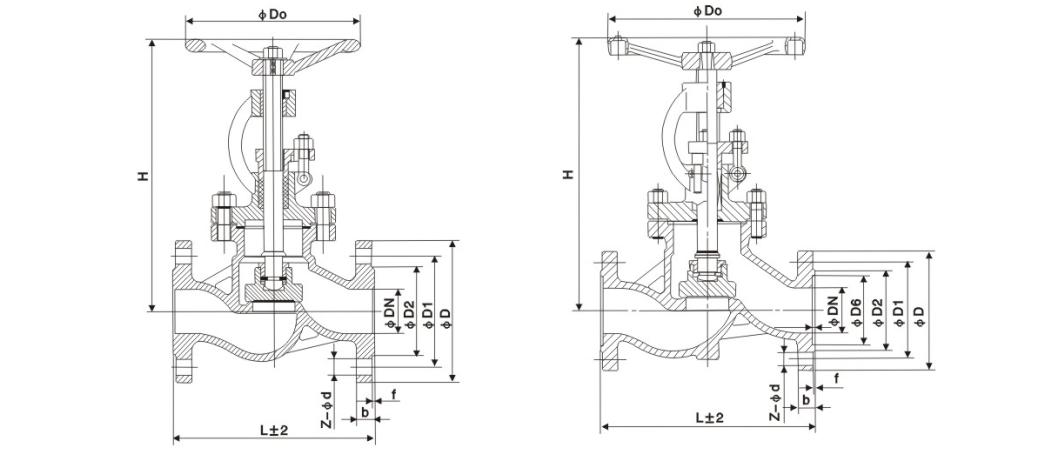

ຮູບໂຄງສ້າງ

Hot Tags: GB ມາດຕະຖານ Globe Valve, ຈີນ, ປັບແຕ່ງ, ຄຸນນະພາບ, ທົນທານ, ຂັ້ນສູງ, ຜູ້ຜະລິດ, ຜູ້ສະຫນອງ, ໂຮງງານ, ໃນຫຼັກຊັບ
