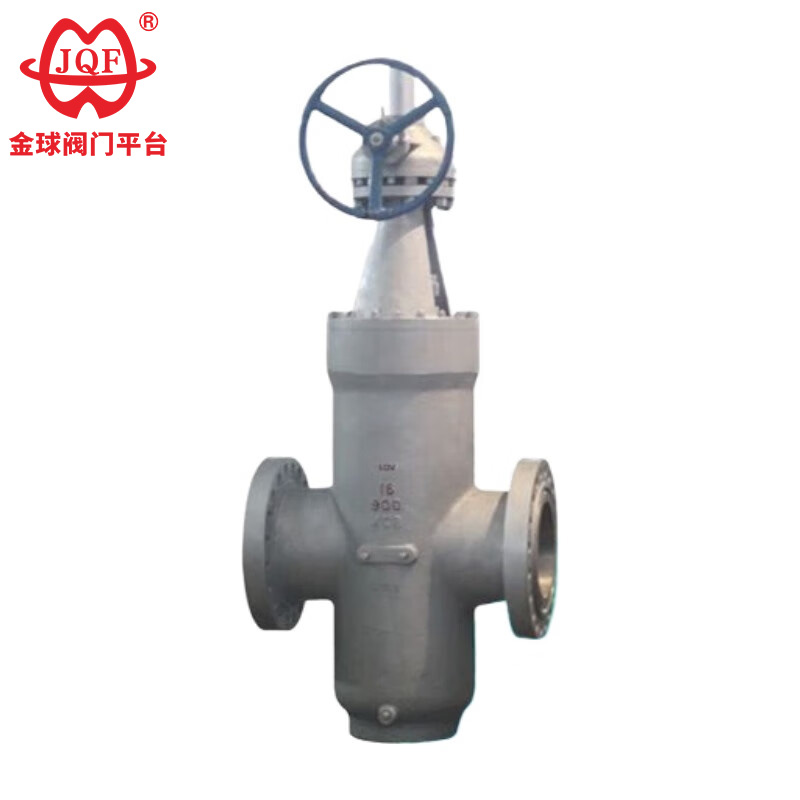

Flat Gate Valve

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1.Full-bore ການອອກແບບສໍາລັບການຕໍ່ຕ້ານການໄຫຼຫນ້ອຍທີ່ສຸດ
2. Brush-assisted pipeline ທໍາຄວາມສະອາດ,
3.Floating ບ່ອນນັ່ງສໍາລັບການປະທັບຕາ bidirectional
4. ແຮງບິດເປີດແລະປິດຕ່ໍາ
5.Easy ການດໍາເນີນງານ, ແລະການບັນເທົາຄວາມກົດດັນແລະກົນໄກການສີດ grease ເພື່ອຮັບປະກັນຄວາມປອດໄພສູງ
6.ປະສິດທິພາບການຮົ່ວໄຫຼ Zero.

ການນໍາໃຊ້ຜະລິດຕະພັນ

JQF Valve ຜະລິດປ່ຽງປະຕູແປ, ປະເພດຂອງວາວເລື່ອນ. ອົງປະກອບປິດສາມາດເປັນປະຕູດຽວຫຼືປະຕູຄູ່ທີ່ມີກົນໄກການຂະຫຍາຍຢູ່ໃນລະຫວ່າງ. ຄວາມກົດດັນຂອງປະຕູຮົ້ວກັບບ່ອນນັ່ງປ່ຽງແມ່ນຄວບຄຸມໂດຍຄວາມກົດດັນຂອງຂະຫນາດກາງທີ່ປະຕິບັດກັບປະຕູເລື່ອນຫຼືບ່ອນນັ່ງວາວລອຍ. ໃນກໍລະນີຂອງວາວສອງປະຕູ, ກົນໄກການຂະຫຍາຍລະຫວ່າງສອງປະຕູເສີມຄວາມກົດດັນນີ້.

ປະເພດຜະລິດຕະພັນ

ລັກສະນະໂຄງສ້າງ

1. Floating Bidirectional Sealing
ບ່ອນນັ່ງປ່ຽງປະຕູຮາບພຽງທີ່ກໍາຫນົດເອງເຮັດໃຫ້ການເປີດແລະປິດສອງທິດທາງ, ຮັບປະກັນການຜະນຶກທີ່ເຊື່ອຖືໄດ້ແລະການດໍາເນີນງານທີ່ມີຄວາມຍືດຫຍຸ່ນ.
2. ອຸປະກອນການຊີ້ນໍາທີ່ທົນທານຕໍ່ການກັດກ່ອນ
ປະຕູຮົ້ວໄດ້ຖືກຕິດຕັ້ງດ້ວຍແຖບຄູ່ມືສໍາລັບການກໍານົດຕໍາແຫນ່ງທີ່ຊັດເຈນ, ແລະຫນ້າດິນຜະນຶກໄດ້ຖືກສີດດ້ວຍຊັ້ນຕ້ານການເຊາະເຈື່ອນຂອງ tungsten carbide.
3. Zero Flow Resistance Design
ຄວາມຕ້ານທານຄວາມກົດດັນສູງຂອງຮ່າງກາຍວາວປະຕູແປ; ເມື່ອເປີດຢ່າງເຕັມສ່ວນ, ຊ່ອງທາງການໄຫຼຂອງກົງແມ່ນປະມານທໍ່ທີ່ມີເສັ້ນຜ່າກາງເທົ່າທຽມກັນ (ຄວາມຕ້ານທານການໄຫຼ ≤ 0.03).
ການປະທັບຕາຫຼາຍຂັ້ນຕອນທີ່ມີການຫຸ້ມຫໍ່ປະສົມຢູ່ໃນລໍາປ່ຽງຫຼຸດຜ່ອນຄ່າສໍາປະສິດ friction ໂດຍ 40%.
4. ກົນໄກການປະທັບຕາສອງຂັ້ນຕອນ
ເມື່ອປິດຕາມເຂັມໂມງ:
ຄວາມກົດດັນຂະຫນາດກາງ pushes ບ່ອນນັ່ງປ່ຽງ inlet ປະກອບເປັນປະທັບຕາຕົ້ນຕໍ.
ປະ​ຕູ​ຮົ້ວ​ກົດ​ດັນ​ກັບ​ບ່ອນ​ນັ່ງ​ປ່ຽງ outlet ເພື່ອ​ປະ​ທັບ​ຕາ​ສອງ​.
5. ການປະຕິຮູບການບໍາລຸງຮັກສາອອນໄລນ໌
ໂຄງສ້າງປະທັບຕາສອງປະທັບຕາອະນຸຍາດໃຫ້ທົດແທນສ່ວນທີ່ມີຄວາມສ່ຽງໂດຍບໍ່ມີການຂັດຂວາງການຜະລິດ; ເຕັກໂນໂລຊີນີ້ເຮັດໃຫ້ຜະລິດຕະພັນທີ່ຄ້າຍຄືກັນທັງພາຍໃນແລະຕ່າງປະເທດ.
6. ການຄວບຄຸມການເປີດ ແລະປິດແບບກ້າວໜ້າ
ເມື່ອເປີດ counterclockwise, ປະຕູໄດ້ເພີ່ມຂຶ້ນ, ແລະຮູຄູ່ມືຄ່ອຍໆ overlaps ກັບຊ່ອງທາງການ, ບັນລຸ 100% ການເປີດຢ່າງເຕັມທີ່ຢູ່ໃນຕໍາແຫນ່ງຈໍາກັດ.

ມາດຕະຖານການອອກແບບ

ການອອກແບບແລະການຜະລິດມາດຕະຖານ: JB / T 5298
ມາດຕະຖານຄວາມຍາວຂອງໂຄງສ້າງ: JB / T 5298
ມາດຕະຖານການເຊື່ອມຕໍ່ flange: GB / T 9113
ເກຣດອຸນຫະພູມຄວາມກົດດັນ: GB / T 12224-2005
ມາດຕະຖານການທົດສອບການທົດສອບ: GB / T 13927-2008, JB / T 5298

ຕົວກໍານົດການປະສິດທິພາບ

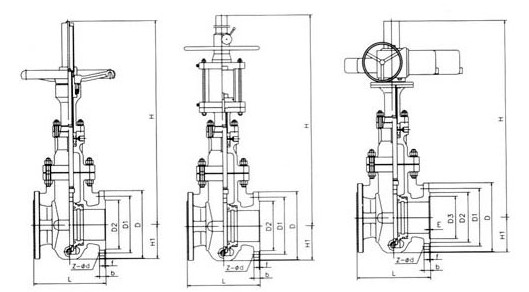

ຮູບຮ່າງຕົ້ນຕໍແລະຂະຫນາດການເຊື່ອມຕໍ່

ຮູບໂຄງສ້າງ
